機械密封的工作原理是怎樣的

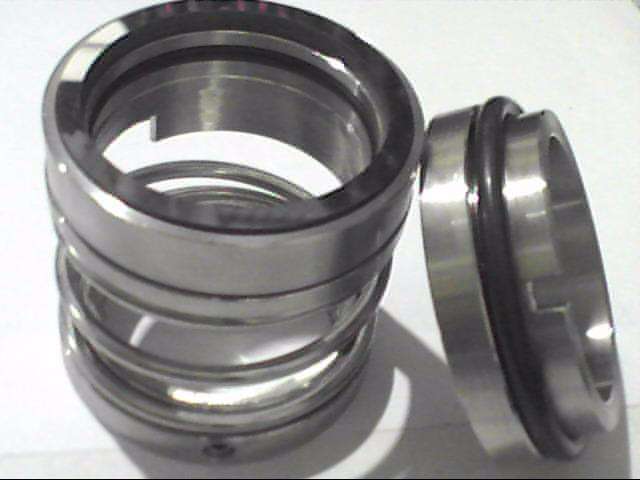

機械密封首要部件
動環、靜環、冷卻裝置和壓緊繃簧
輔佐密封件
密封圈(有O形、X形、U型、楔形、矩形柔性石墨、PTFE包覆橡膠O圈等)。
彈力補償組織
繃簧、推環。
繃簧座及鍵或各種螺釘。
機械密封分類
分為單端面、雙端面;平衡型、非平衡型;任意旋向、固定旋向……
機械密封是靠一對或數對垂直于軸作相對滑動的端面在流體壓力和補償組織的彈力(或磁力)效果下堅持貼合并配以輔佐密封而到達阻漏的軸封裝置，也叫端面密封，功用牢靠，走漏量小，運用壽命長，功耗低，不用常常維修，且能習慣生產過程主動化和高溫、低溫、高壓、真空、高速以及各種強腐蝕性介質、含固體顆粒介質等嚴苛工況的密封要求，比如離心泵、離心機、反應釜和壓縮機等設備。
機封靜環與動環觸摸的端面空隙，是首要密封面，它決定了機械密封的沖突、磨損和密封功用的關鍵，一起也決定了機械密封的運用壽命。動環由繃簧加載軸向可以自由移動，以堅持與靜環(Seat)觸摸。軸向移動性允許對磨損、偏疼和軸的熱位移主動補償。O形圈起輔佐密封效果，可以起到徑向密封和緩沖效果，使整個密封在徑向不發生剛性觸摸。靜止情況下，動環和靜環的研磨端面處于機械觸摸，但是當軸旋轉時，雜亂的沖突效果發生在端面和被密封流體之間。
機械密封的大多數首要特性是其操控密封功用、沖突力、磨損和壽命的主動界面光滑機理。一切取決于穿過界面并建立光滑膜的液體以便密封在實踐無觸摸(通常是混合磨擦，介于干沖突和完好液膜之間的光滑沖突狀態)條件下運轉。在腔體壓力效果下介質穿過密封沖突副端面;表面張力和離心力在此刻影響不大。隨著流體徑向流過端面，流體壓力繼續下降直到它到達外部背壓(一般為大氣壓力)，此壓力效果類似于流體靜壓軸承的承載功用。密封承載才能取決于壓差和界面空隙的形狀改變，數學分析比較雜亂，當密封旋轉時，端面內的剪切流與端面剩余高度改變相互效果產生流體動壓，該壓力場具有流體動壓軸承類似的承載功用，并取決于介質粘度、轉速和端面空隙改變。正常條件下，流體動壓流體動壓場和流體靜壓場構成了密封運轉時的承載才能，屬于開啟力部分，用于避免密封剛性觸摸。
端面沖突副(靜、動環)：要堅持沖突面嚴密貼合組成密封面然后避免介質走漏，要求動靜環具有杰出的耐磨性，動環可以軸向移動，主動補償密封面磨損，使之與靜環杰出地貼合，靜、動環具有起浮性起緩沖效果。 彈性元件(繃簧、波紋管、隔閡等)：首要起預緊、補償及緩沖的效果，也是對密封端面產生合理比壓的一個重要因素，要求始終堅持彈性來戰勝輔佐密封傳動件的沖突以及動環等慣性，確保端面沖突副杰出地貼合和動環的跟隨性，資料要求耐腐蝕和疲憊。
輔佐密封(O形環、V形環等密封環)：要起到靜環和動環的密封效果，一起也起到起浮緩沖效果，要求靜環的輔佐密封元件能確保靜環與壓蓋之間的密封性和靜環有一定的起浮性，動環的輔佐密封元件能確保動環與軸或軸套之間的密封性和動環的起浮性，資料要求耐熱或耐寒并能與介質相容。 傳動件(傳動銷電動傳動環、傳動座、傳動套、傳動鍵、傳動突耳或牙嵌式連接器)：起到將軸的轉矩傳給動環的效果，中心傳動的傳動銷、壓環—傳動環、傳動銷—繃簧座均起傳動效果，資料要求耐磨和耐腐蝕。 緊固件(緊定螺釘、繃簧座、壓蓋、軸套)：要起到靜、動環的定位、緊固和盛裝的效果，要求定位正確，確保沖突副密封面處于正確的方位并堅持杰出貼合的繃簧比壓。一起要求拆裝方便、簡單就位、能重復使用。與輔佐密封合作處，留意裝置密封環的導向側角和壓彈量。特別應留意動環輔佐密封件與軸套合作處要求耐腐蝕和耐磨損，必要時采用硬面復層。
端面沖突副(靜、動環)：要堅持沖突面嚴密貼合組成密封面然后避免介質走漏，要求動靜環具有杰出的耐磨性，動環可以軸向移動，主動補償密封面磨損，使之與靜環杰出地貼合，靜、動環具有起浮性起緩沖效果。 彈性元件(繃簧、波紋管、隔閡等)：首要起預緊、補償及緩沖的效果，也是對密封端面產生合理比壓的一個重要因素，要求始終堅持彈性來戰勝輔佐密封傳動件的沖突以及動環等慣性，確保端面沖突副杰出地貼合和動環的跟隨性，資料要求耐腐蝕和疲憊。
輔佐密封(O形環、V形環等密封環)：要起到靜環和動環的密封效果，一起也起到起浮緩沖效果，要求靜環的輔佐密封元件能確保靜環與壓蓋之間的密封性和靜環有一定的起浮性，動環的輔佐密封元件能確保動環與軸或軸套之間的密封性和動環的起浮性，資料要求耐熱或耐寒并能與介質相容。 傳動件(傳動銷電動傳動環、傳動座、傳動套、傳動鍵、傳動突耳或牙嵌式連接器)：起到將軸的轉矩傳給動環的效果，中心傳動的傳動銷、壓環—傳動環、傳動銷—繃簧座均起傳動效果，資料要求耐磨和耐腐蝕。 緊固件(緊定螺釘、繃簧座、壓蓋、軸套)：要起到靜、動環的定位、緊固和盛裝的效果，要求定位正確，確保沖突副密封面處于正確的方位并堅持杰出貼合的繃簧比壓。一起要求拆裝方便、簡單就位、能重復使用。與輔佐密封合作處，留意裝置密封環的導向側角和壓彈量。特別應留意動環輔佐密封件與軸套合作處要求耐腐蝕和耐磨損，必要時采用硬面復層。
